Автоматический дозирующий бункер для сыпучих компонентов

Комплекс весовой дозации состоит из нескольких модулей, которые при поставке увязываются в единую систему. Комплекс позволяет полностью автоматизировать подачу в смесительные узлы всех компонентов – цемента, песка, щебня, полистирола, воды.

Конкурентные преимущества комплекса весовой дозации Проф:

• дозация твердых компонентов происходит весовым способом (а не по времени), что позволяет точно дозировать материалы независимо от влажности
• дозация воды цифровая (а не по времени), что позволяет точно дозировать воду не зависимо от скорости подачи и давления
• подающие устройства (шнеки, транспортеры и т.п.) очень просто подключаются к комплексу и потом включаются, выключаются в автоматическом режиме.
• розетки для подключения внешних устройств заранее рассчитаны на мощность до 7КВт
• возможность модернизации комплекса под индивидуальные требования

МОДУЛЬ 1. Бункер для автоматической дозации сыпучих компонентов (песок, цемент)

• Назначение: бункер предназначен для автоматической весовой дозации компонентов использующихся в пенобетонном и бетонном производствах. Также бункер может использоваться в производстве сухих смесей и в любых производствах, где нужна точная и автоматическая дозация сыпучих компонентов.

Точность дозации 2кг. на 1 тонну дозируемых компонентов. Комплекс позволяет полностью автоматизировать процесс подачи компонентов в смесительный узел.

• Устройство и принцип работы: автоматический дозирующий бункер состоит из 2 связанных между собой компонентов:

1. бункер для сыпучих компонентов, стандартный объем 1,2 куб.м. (возможно изменение объема в любую сторону). Бункер установлен на раме, компоненты после дозировки выходят в установку на высоте 1,8метра. Это позволяет устанавливать оборудование для смешивания компонентов непосредственно под дозирующим бункером. Бункер соединяется с установкой при помощи рукава, на бункере установлены вибраторы, которые позволяют избежать прилипания сыпучих компонентов к стенкам. Также на бункере установлена автоматическая задвижка, автоматически открывающаяся при завершении дозации.

Бункер подает непрерывный цифровой сигнал на пульт управления с информацией о своем весе. На цифровом пульте можно программировать точки запуска и остановки подающих устройств.

Например: нужно получить в бункере 300 килограмм цемента и 300 килограмм песка. На цифровом пульте (см. фото) программируется, что сначала подается питание на розетку 1 пульта, при достижении веса 300 кг на розетку 2, при достижении веса 600кг. отключение розеток. К розеткам подключаются подающие устройства – транспортер и шнек. После завершения программы мы получаем в бункере 600 кг. смеси.

Включая автоматическую задвижку на открытие (см. фото) мы передаем готовую смесь в смеситель.

После закрытия автоматической задвижки цикл повторяется.

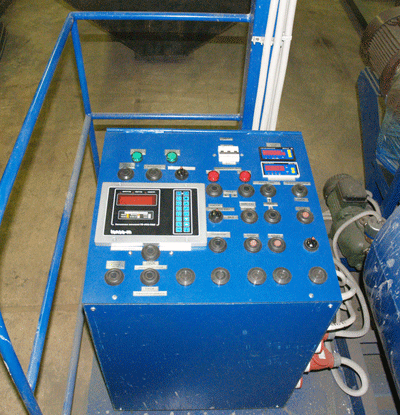

1. цифровой пульт управления (см. фото). Цифровой пульт является «сердцем» дозирующего бункера. На нем программируются режимы работы комплекса и задаются необходимые количества компонентов.

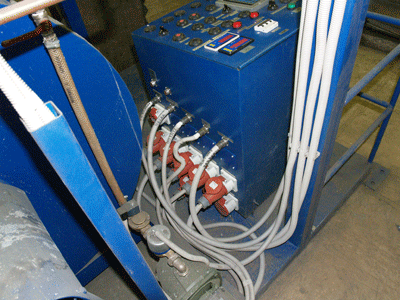

Большинство операций может выполняться как в автоматическом режиме, так и в «ручном», т.е. путем нажатия на дублирующие кнопки. В типовой комплектации из пульта выходит 10 трехфазных розеток. Т.е. к нему можно подключить до 10 устройств отвечающих за подачу компонентов в комплекс и регулирующих выдачу компонентов из него. Каждая розетка может нести нагрузку до 7КВт. По заявке клиента мощность розеток и их количество могут быть изменены.

Также на пульте базовой комплектации установлен цифровой таймер для запуска устройств, которые должны работать определенное количество времени. Например, в пенобетонном производстве таймером регулируется работа пеногенератора. При запуске таймера, на одну из розеток подается напряжение и при достижении заранее запрограммированного времени напряжение отключается.

При помощи пульта можно организовывать множество вариантов работы комплекса и сопутствующего оборудования. Наше предприятие разрабатывает любые варианты автоматизации производств. Возможно подключение комплекса к персональному компьютеру.

• Характеристики комплекса в базовой комплектации:

МОДУЛЬ 2. Система дозации воды Проф

Система предназначена для автоматической подачи нужного количества воды в бетонные установки. Точность дозации 1 литр на 100 литров. Система снабжена самовсасыващим насосом и поэтому может подключаться как к водной магистрали, так и просто к любой емкости с водой, откуда будет забирать воду самостоятельно.

Перед началом работы на цифровом пульте задается количество литров, которое требуется. После этого кнопкой пуск система запускается. При запуске системы автоматически открыватся кран и запускается насос. После перекачивания нужного количества литров кран закрывается, насос отключается.

Система полностью автоматическая.

МОДУЛЬ 3. Модуль дозации пастообразных добавок

Очень часто в бетонных и других производствах стоит задача введения заранее заданного количества пастообразных добавок в воду, используемую в производственном процессе. Нашим предприятием эта задача решена в виде дополнительного модуля к автоматическому дозирующему комплексу.

Модуль предназначен для дозации вязких жидкостей. Пастообразные добавки загружаются в емкость героторного насоса. Насос при помощи закрепленного шланга подключается к установке. На цифровой пульт встраивается дополнительный таймер для управления временем работы героторного насоса. При запуске системы автоматически включается таймер и героторный насос работает заданное время (с точностью до 0,1 секунды) за счет чего в установку подается нужное количество добавок.

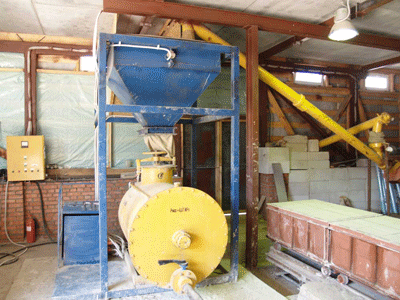

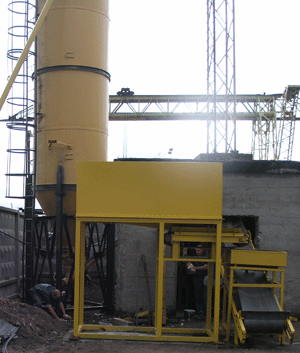

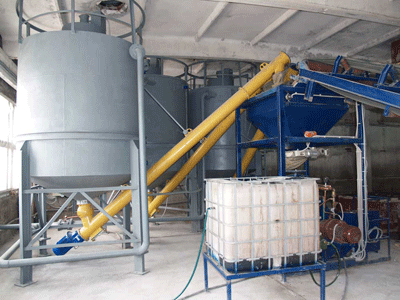

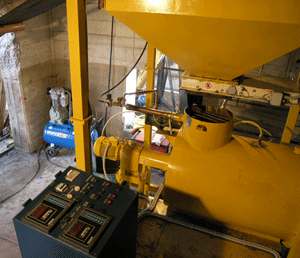

фотографии типичных комплексов
