Полностью автоматический комплекс Фомм-ПУСК для заводов по производству пенобетона

Представляем полностью автоматический комплекс для производства пенобетона Фомм-ПУСК. В данном комплексе реализованы новейшие достижения конструкторской мысли в сфере производства пенобетона.

Устройство и принцип работы:

В начале работы оператор установки вводит требуемую плотность пенобетона, требуемое количество замесов и после этого нажимает кнопку ПУСК (данные параметры запоминаются и их не нужно вводить каждый раз после включения комплекса).

После этого комплекс автоматически производит нужное количество пенобетона и автоматически подает пенобетон к месту заливки (формы для резки или распалубки).

Для производства ЛЮБОГО ОБЪЕМА пенобетона нужен всего 1 человек – оператор комплекса.

Такая автоматизация стала возможной благодаря использованию в комплексе программных контроллеров фирмы Siemens и автоматизации всех приводов и задвижек комплекса. Специалистами завода Строй-Бетон создано программное обеспечение для этих контроллеров, которое позволяет автоматически управлять процессом производства. Данные контроллеры очень надежны и используются на многих производствах строительных материалов, например на заводах газобетона.

Автоматический комплекс Фомм-ПУСК построен на базе 3-х установок:

1. Установка для производства Фомм-Проф

2. Автоматический дозирующий бункер Проф

3. Система автоматической дозации воды Проф

Все эти устройства являются надежными и проверенными временем машинами для использования в сфере производства строительных материалов. Соединенные в единое целое при помощи контроллеров Siemens они образуют надежный, современный, ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ комплекс для производства пенобетона.



Принцип работы данного комплекса следующий:

1. песок и цемент подаются транспортерами и шнеками в автоматический дозирующий бункер Проф (можно добавлять количество подаваемых компонентов, например золу, гранитную пыль, мел и т.п.). (работа транспортеров контролируется системой управления встроенной в комплекс, может быть подключено до 7 независимых подающих устройств – шнеки, транспортеры и т.п.).

2.    одновременно с наполнением бункера Цифровая система дозации воды подает нужное количество воды в установку.

3.    после этого установка автоматически запускается и в нее передаются наполнители. (вибратор на бункере и его автоматическое включение предусмотрены)

4.    после перемешивания компонентов автоматически включается пеногенератор и работает нужно количество времени

5.    после получения пенобетона верхний люк автоматически закрывается, открывается автоматический нижний выпускной кран

6.    открывается кран подачи воздуха в установку и система работает до полной выгрузки пенобетона. Контроль давления обеспечивается.

7.    кран выпуска закрывается, люк установки открывается, автоматически начинается новый цикл.

Конкурентные преимущества:

Автоматический комплекс для производства пенобетона Фомм-ПУСК базируется на известных и отлично себя зарекомендовавших установках для производства пенобетона. Данные установки работают не только в России и СНГ, но и во всем мире. Поэтому, несмотря на полную автоматизацию, комплекс очень надежен и прост в работе.

Основные преимущества комплекса Фомм-ПУСК:

1. не требуется квалифицированный персонал. Для производства пенобетона достаточно одного оператора, наблюдающего за работой машины

2. значительная экономия в производстве за счет точного дозирования (не расходуются лишние материалы) и использования всего 1 человека

3. использование всемирно известной автоматики Siemens в промышленном исполнении

4. полное обучение клиентов работе и технологии производства на собственном автоматизированном заводе в Санкт-Петербурге

5. все функции дублируются в ручном режиме работы

Технические характеристики:

	Бункер дозации сыпучих	Цифровой пульт	Система дозации воды	Установка Фомм-Проф100
Обслуживающий персонал	1 человек
Масса в незагруженном состоянии	900кг	200кг	30	1 200
Габариты, мм (длина, ширина, высота)	2800х2200х3500	1000х1000х1500	1000х500 х400	2 800х1 200х1700мм
Объем	1200 литров		-	100 0 литров
Напряжение питания	380В	380В	220В	380В
Потребляемая мощность КВт\час	2КВт	1КВт	2КВт	7КВт



Комплекты поставки:

В зависимости от потребностей и наличия оборудования у заказчика комплекс Фомм-ПУСК может поставляться в следующих комплектациях:

1. БАЗОВАЯ КОМПЛЕКТАЦИЯ

В данной комплектации комплекс представляет собой полностью законченное устройство, которое управляет подающими устройствами (шнеки, транспортеры), взвешивает все компоненты, дозирует цифровым счетчиком воду, производит пенобетон и подает его к месту выгрузки. Как отмечалось выше, данный комплекс работает полностью автоматически и требует только единичного запуска, после этого он может работать, производя запрограммированное количество пенобетона без вмешательства человека.

Состав базовой комплектации:

№	Наименование	Цена
1	Автоматический дозирующий бункер Проф	476 000руб.
2	Цифровая дозация воды Проф	64 000руб.
3	Установка для производства пенобетона Фомм-Проф1000 (автоматическая комплектация)	407 000руб.
4	Цифровой программируемый пульт управления комплексом	79 000руб.
	Итого:	1 026 000руб.



2. ПОЛНАЯ КОМПЛЕКТАЦИЯ (без участка производства блоков)

В данном варианте к базовой комплектации добавлены силос цемента и бункер песка (приемка из самосвалов и подача с просеивание без ручного труда! разработка завода Строй-Бетон). Также добавлены шнековый и 2 ленточных транспортеры для подачи компонентов в дозирующий бункер.

В данной комплектации есть все, что нужно для производства пенобетона, включая прием и хранение песка и цемента. Данный комплект выдает пенобетон на участок производства блоков. Организация производства блоков организуется отдельно в следующем комплекте.

 Состав полной комплектации:

№	Наименование	Цена
1	Автоматический дозирующий бункер Проф	476 000руб.
2	Цифровая дозация воды Проф	64 000руб.
3	Установка для производства пенобетона Фомм-Проф1000 (автоматическая комплектация)	407 000руб.
4	Цифровой программируемый пульт управления комплексом	79 000руб.

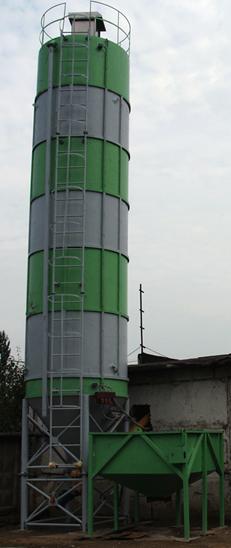

5	Силос цемента 40 куб.м.	498 000руб.
6	Шнековый транспортер  5 метров , Италия	134 900руб.
7	Бункер песка (бункер 10куб.м., транспортер  7 метров , сито, промежуточный бункер, транспортер  7 метров )	829 000руб.
	Итого:	2 487 900руб.



3. ЗАВОДСКАЯ КОМПЛЕКТАЦИЯ (готовый завод с ручной распалубкой форм) Посмотреть описание полностью автоматического завода

В данном варианте к полной комплектации добавлены формы и дополнительное оборудование. При приобретении данной комплектации возможно сразу начать производить пенобетонные блоки 50куб.м. в смену.

Впервые! Завод Строй-Бетон предлагает к поставке полностью автоматизированную линию по производству пенобетонных блоков. Производительность линии 150куб.м. пенобетонных блоков в сутки. Посмотреть описание завода пенобетона.

Состав заводской комплектации:

№	Наименование	Цена
1	Автоматический дозирующий бункер Проф	476 000руб.
2	Цифровая дозация воды Проф	64 000руб.
3	Установка для производства пенобетона Фомм-Проф1000 (автоматическая комплектация)	407 000руб.
4	Цифровой программируемый пульт управления комплексом	79 000руб.
5	Силос цемента 40 куб.м.	498 000руб.
6	Шнековый транспортер  5 метров , Италия	134 900руб.
7	Бункер песка (бункер 10куб.м., транспортер  7 метров , сито, промежуточный бункер, транспортер  7 метров )	829 000руб.
8	Форма 500х300х200, 1куб.м. - 50 штук	2 940 000руб.
	Итого:	5 427 900руб.



Фотографии и особенности комплекса Фомм-ПУСК

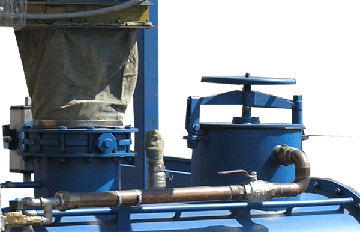

1. Два люка

Как можно видеть на увеличенной фотографии, у установки Фомм-Проф1000 входящей в состав комплекса 2 люка.

Первый люк, соединенный с дозирующим бункером автоматический и управляется контроллером Siemens

Второй люк ручной и в него входит труба пеногенератора.

Это сделано для возможности периодического контроля работы смесители и замеров плотности пены без отсоединения горловины между дозирующим бункером и установкой Фомм-Проф.

  2. Автоматический выпускной кран

На фотографии показан кран выпуска пенобетона из установки. Он также автоматический и подсоединен к контроллеру Siemens.

Это позволяет выгружать пенобетон из установки в автоматическом режиме. Не нужен дополнительный человек, который занимается только тем, что открывает\закрывает кран и держит шланг.

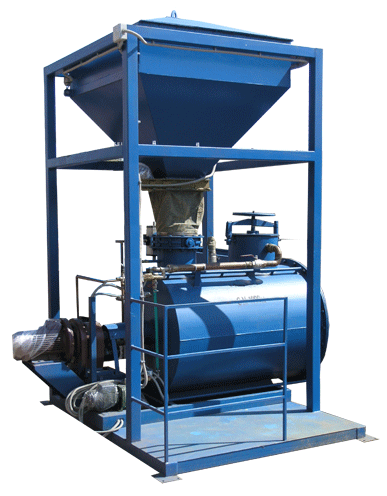

3. Весовой дозирующий бункер

На фотографии показан весовой дозирующий бункер.

Он подвешен на тензодатчиках, которые непрерывно подают сигнал о своем весе на специальный преобразователь. Программа контролирует, сколько набрано определенного компонента и автоматически переключает подающие устройства.

Например, когда набрано 250 кг. цемента, отключает шнек и запускает транспортер подающий песок.

На бункере закреплен вибратор. Когда автоматика открывает завижку между бункером и установкой, программа включает вибратор на 2 секунды для полной очистки от остатков (время вибрации можно менять).



4. Пульт управления

На фотографии показан пульт управления.

На пульте управления задается режим работы, рецепт пенобетона и многие другие параметры.

Ввод параметров предельно простой и сопровождается текстовыми подсказками. Например когда нужно ввести количество цемента на пульте появляется надпись:

"Введите кол-во цемента" - оператор вводит нужное количество и нажимает ENTER.



4. Техподдержка

При покупке оборудования на заводе Строй-Бетон клиенты получают полную техническую поддержку, обучение на собственном автоматизированном производства в Санкт-Петербурге.

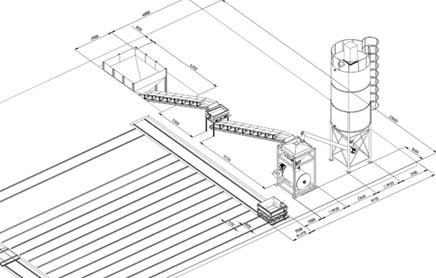

Также при покупке комплектных заводов разрабатываются схемы размещения оборудования и зданий.
