Конвейеры ленточные от 3 до 14 метров.
Скачать фильм об автоматизации и использовании конвейера (44Мб)
Завод Строй-Бетон разрабатывает и производит полный комплекс оборудования для производства бетона, вибропрессования,
пенобетона. Важной частью любой системы бетонного производства являются транспортеры для подачи песка,
щебня, цемента. Для подачи цемента используются шнековые транспортеры, их описание сделано отдельно.
Ленточные транспортеры используются для подачи песка, щебня и любых других сыпучих продуктов (например,
керамзит, перлит и многие другие). Ленточные транспортеры встраиваются в системы автоматической
подачи компонентов и поэтому должны быть качественными и долговечными. Транспортеры, производимые
заводом Строй-Бетон, отличаются качеством, проработанностью деталей и долговечностью.
В качестве оборудования от завода Строй-Бетон уже убедились на многих предприятиях производящих
бетон, газобетон, пенобетон. Одно из них СЗНК - крупнейший производитель товарного бетона в Санкт-Петербурге!
Назначение: конвейеры (транспортеры)
предназначены для подачи сыпучих
компонентов из мест хранения в установки,
где из них производится конечный продукт.
Для подачи цемента обычно
применяют транспортер шнековый, для
подачи песка ленточные конвейеры с прямой или v-образной лентами.
Завод Строй-Бетон изготавливает качественные и надежные ленточные конвейеры любой длины для
любых задач. Конвейеры производятся модулями и легко перевозятся. Высокое качество и надежность обеспечиваются за
счет использования собственной установки для лазерной резки металла и надежных редукторов.
Стоимость транспортера рассчитывается на основании заполненного опросного листа (ниже) в течение 1 рабочего дня.
Стоимость типовых транспортеров можно посмотреть в прайс-листе.
1. Конкурентные преимущества:
-
транспортеры имеют модульную структуру, поэтому они легко транспортируются и монтируются
-
за счет использования в производстве лазерной резки металла транспортеры отличаются качественным исполнением и надежностью
-
так как транспортеры спроектированы в компьютерной системе объемного проектирования, то в них очень быстро можно внести изменения под требования конкретного заказчика, при этом не допуская ошибок в конструкции
-
в транспортерах используются качественные Псковские редукторы, произведенные на существующем с советских времен предприятии - Псковском заводе механических приводов. Итальянские редукторы, обычно произведенные в Китае гораздо хуже и часто выходят из строя.
Скачать
опросный лист на производство транспортера
Назначение:
транспортеры
предназначены для подачи сыпучих
компонентов из мест хранения в установки,
где из них производится конечный продукт.
Устройство
и принцип работы ленточного транспортера

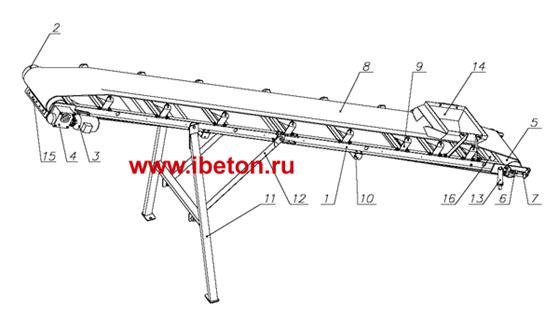

рис.
1 Схема
транспортёра
1
– рама; 2 – ведущий барабан; 3 –
электродвигатель; 4 – червячный редуктор;
5
– натяжной барабан; 6 – ползун; 7 –
натяжной
винт; 8 – лента; 9 – опора роликовая верхняя;
10
– опора роликовая нижняя; 11 – стойка; 12
–
раскос; 13 – винтовая опора; 14 – воронка
(опцион.);
15 - скребок наружный; 16 – скребок внутренний
(отображена полная комплектация, угол
наклона, наличие воронки и скребков
необходимо отметить в техническом задании)
Транспортер
состоит из рамы, на которой на специальных
поперечинах установлены ролики. На
транспортерах с прямой лентой на каждой
поперечине установлено по 1 валику, на
транспортерах с лентой в форме желоба по 3
ролика. Установка 3 роликов позволяет
получить ленту в форме желоба и наиболее
эффективную передачу песка. Привод состоит
из надежного моторедуктора напрямую
подсоединенного к валу, через который
приводится в движение лента.
Длина
транспортера может быть любой. В
зависимости от длины, нагрузки и скорости
передачи по всей длине устанавливается
разное количество роликов, а также
подбирается моторедуктор необходимой
мощности.
Основные
виды транспортеров:
1. транспортер
выдачи просеянного песка из бункера
хранения непосредственно в установку для
производства конечного продукта.
На
данные транспортеры устанавливают прямую
ленту. Типичная длина таких транспортеров
около 3 метров. Транспортер устанавливается
непосредственно под бункером на расстоянии
около 5 сантиметров от люка, параллельно
земле. При включении транспортера песок
начинает перемещаться и под действием
своего веса новые порции высыпаются из
бункера на транспортер.
2. транспортер
подачи песка в бункер.
На
данные виды транспортеров устанавливают
ленту в форме желоба. Типичная длина около 10
метров. Транспортер устанавливается одним
концом на земле, одним над верхом бункера
просеянного песка. Угол установки около 30
градусов относительно земли. Над началом
транспортера устанавливают вибросито, на
которое подают непросеянный песок.
Прошедший через сито песок подается в
бункер хранения.
Скачать
опросный лист на производство транспортера

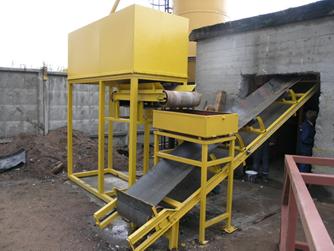

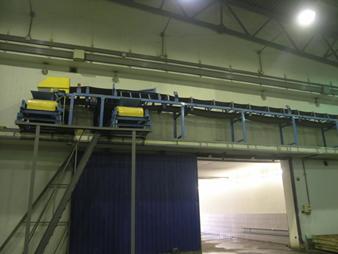

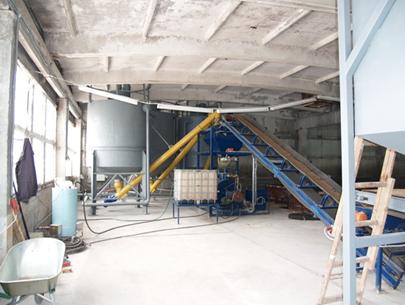

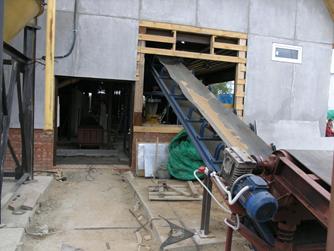

Фотографии
транспортеров
