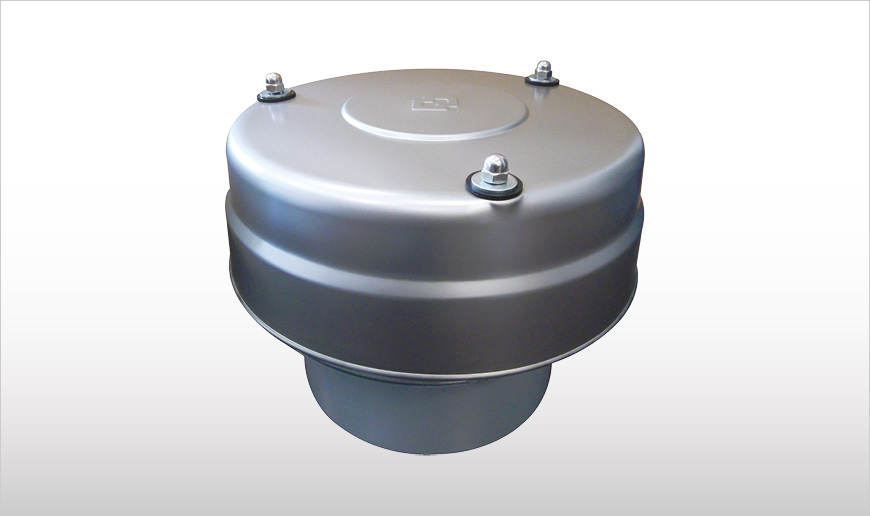

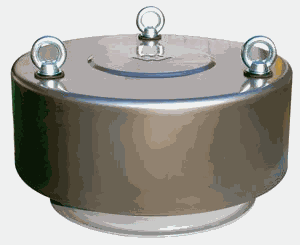

Для регулирования внутренней среды силоса в непредвиденных ситуациях используется предохранительный пружинный клапан сброса давления VCP. Он является надежным средством для защиты в условиях избыточного или недостаточного внутреннего давления, обеспечивая безопасность оборудования. Идеальный вариант, если клапан никогда не будет задействован, но он всегда должен быть для обеспечения эффективности и надежности работы оборудования. Завод Строй-Бетон уже реализовала более 70 000 единиц этих изделий, которые установлены на оборудование по всему миру и подтвердили эффективность при работе в различных условиях.
Описание
Клапан сброса давления VCP состоит из цилиндрического корпуса с соединительным зажимом для крепления к силосной крышке; внешнего металлического кольца для условий избыточного давления, крепящегося тремя пружинными стержнями; внешней металлической крышки в виде диска для условий пониженного давления, крепящейся центральным стержнем на пружине; защитной крышки.
Применение
При давлении в пределах установленных норм три внешних пружинных стержня удерживают внешнюю крышку в виде кольца в герметически закрытом состоянии. Если давление внутри силоса превысит установленные показатели, крышка под напором воздуха откроется. Круглое отверстие в центре клапана закрывает меньшая крышка в форме диска, удерживаемая в центре стержнем. К внешней крышке она прижимается нормальным давлением внутри силоса. При снижении давления в силосе пружина отпускает крышку, которая немного приоткрывается. В результате в силос попадает воздух, уравновешивающий давление и закрывающий центральную крышку.
Конкурентные преимущества
- Простая установка;
- Легкость и удобство управления;
- Несложное техническое обслуживание;
- Устойчивость к воздействию внешней среды;
Технические характеристики
- Корпус изготовлен из углеродистой (VHS2731B) и нержавеющей стали AISI 304 (VHS2732B), окрашен RAL 7001 (серый металлик);
- Диаметр корпуса: 273 мм (10 дюймов); 356 мм (14 дюймов);
- Крышка из нержавеющей стали;
- Вес: 9,5 кг для диаметра 273 мм; 23 кг для диаметра 356 мм;
- Пропускная способность воздуха достигает 13.000 м3/ч;
- Используется в сигнальных индуктивных сенсорах;
- Модели рассчитаны на давление от -0,005 атмосфер и до +0,05 атмосфер;
- По заказу клиента возможна регулировка клапана для условий максимального давления до +0,03-0,08 атмосфер и отрицательного давления до -0,001 атмосфер.
Возможные опции
- Индуктивные датчики;
- Смотровой люк;
- Сетка.
