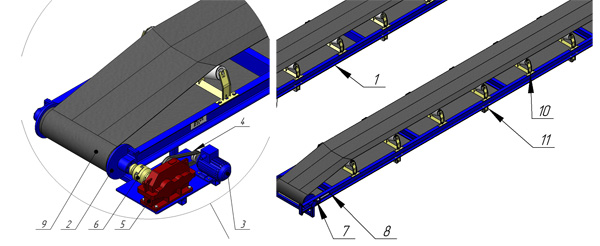

Устройство
- рама
- ведущий барабан
- электродвигатель
- ременная передача
- редуктор
- муфта
- ползун
- натяжной винт
- лента
- опора роликовая верхняя
- опора роликовая нижняя

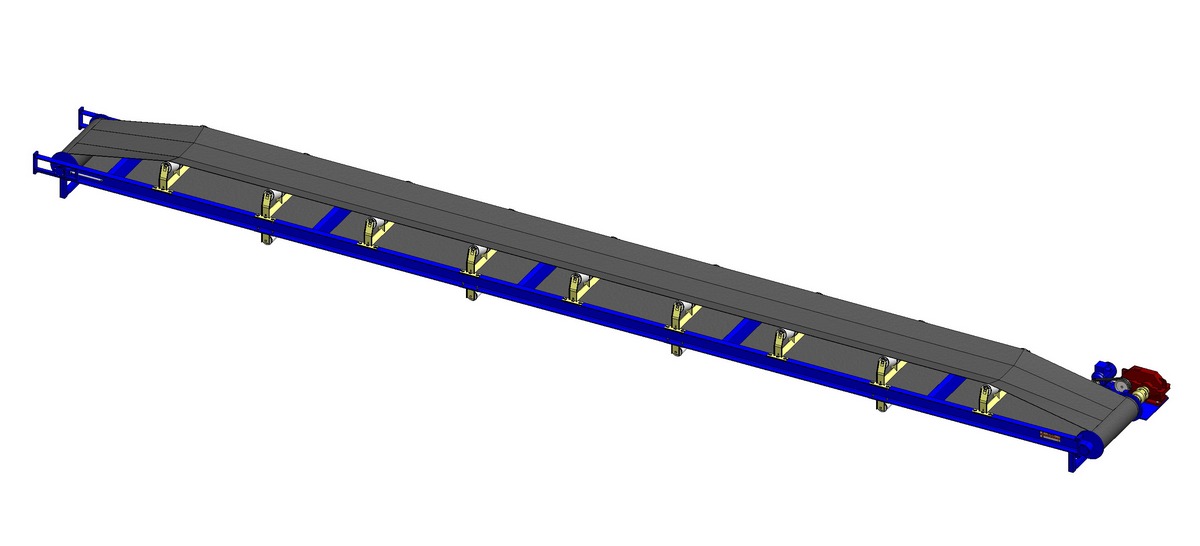

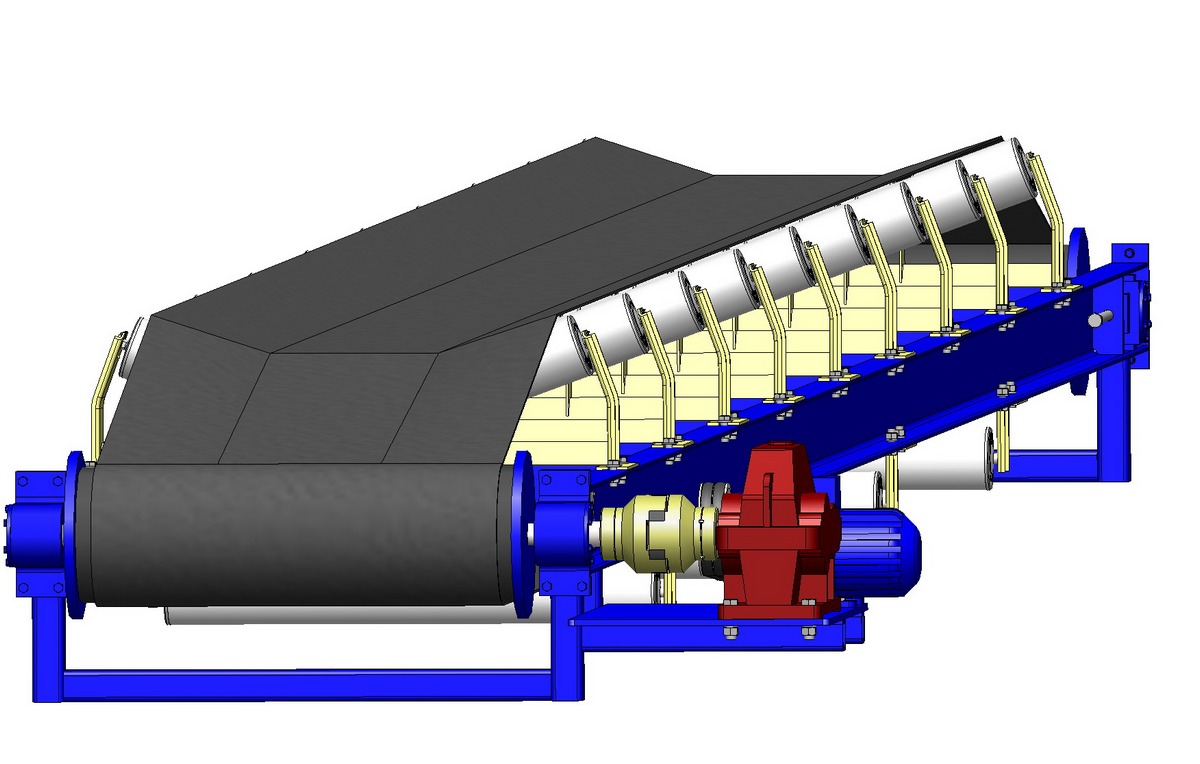

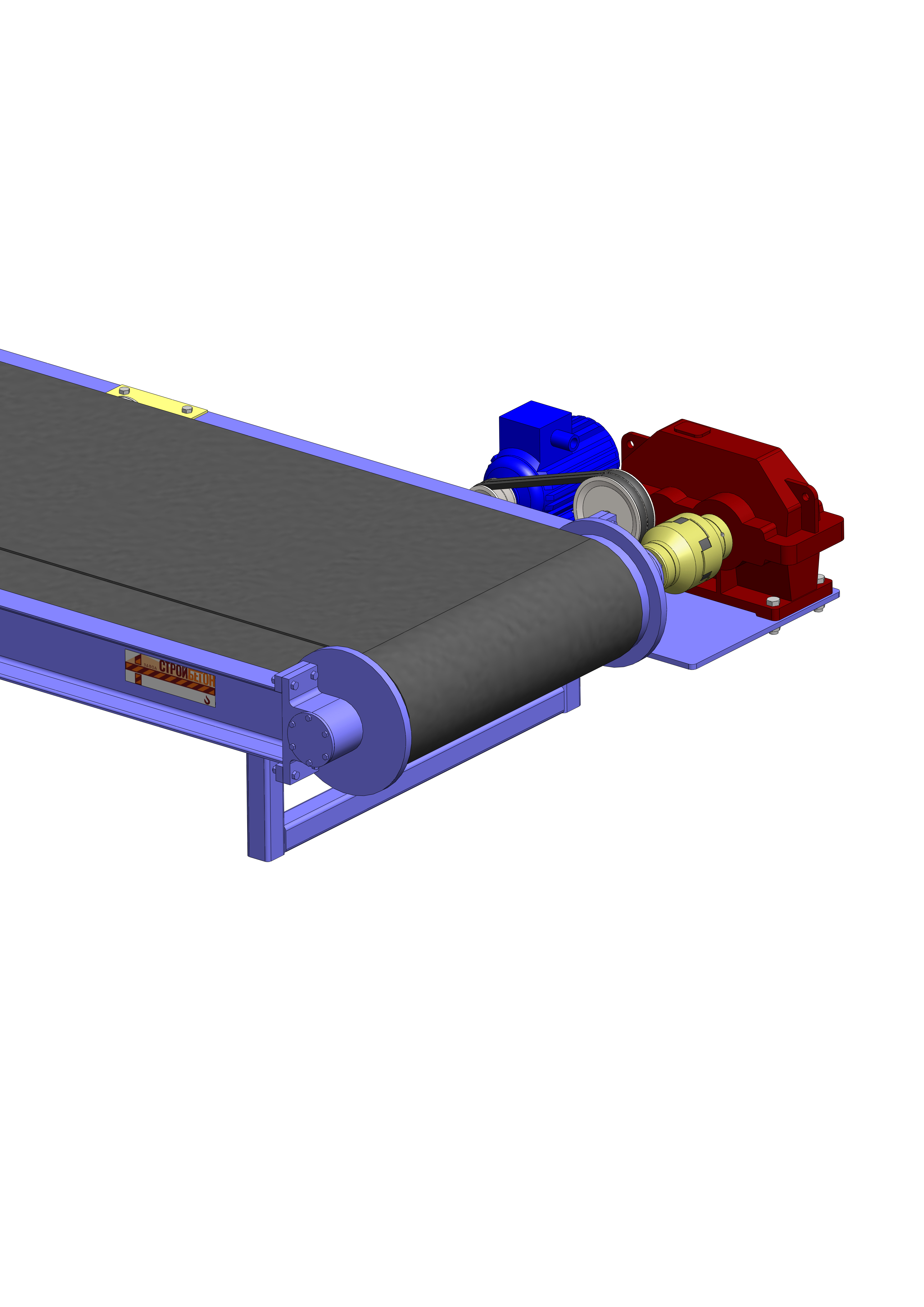

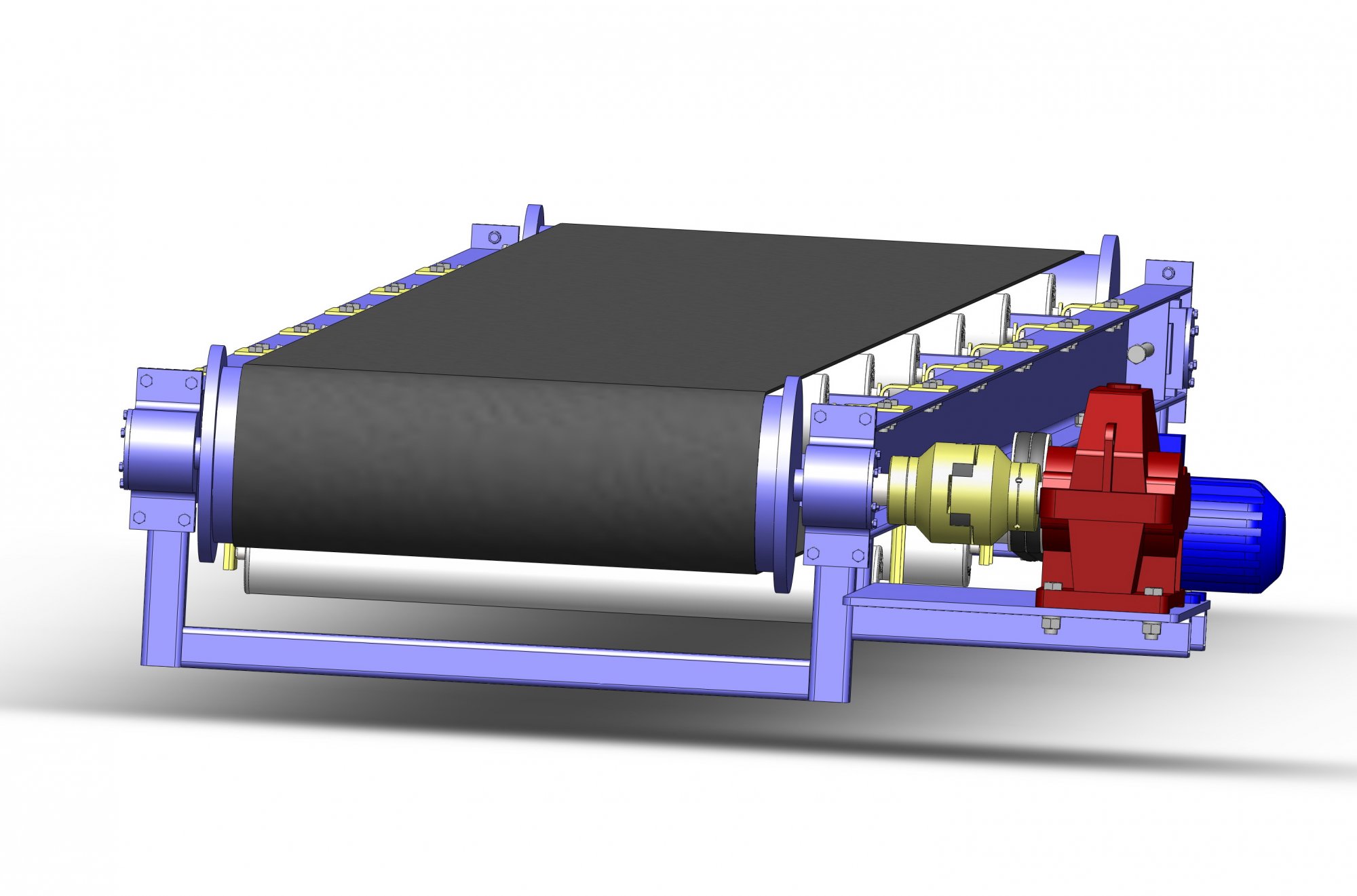

Транспортер состоит из рамы, на которой на специальных поперечинах установлены ролики. На транспортерах с прямой лентой на каждой поперечине установлено по 1 валику, на транспортерах с лентой в форме желоба по 3 ролика. Установка 3 роликов позволяет получить ленту в форме желоба и наиболее эффективную передачу песка. Привод состоит из надежного моторедуктора напрямую подсоединенного к валу, через который приводится в движение лента.
Длина транспортера может быть любой. В зависимости от длины, нагрузки и скорости передачи по всей длине устанавливается разное количество роликов, а также подбирается моторедуктор необходимой мощности.
Ленточные конвейеры длиной более 6 метров имеют модульную структуру и поставляются в разобранном виде. Их монтаж предельно прост и осуществляется при помощи болтовых соединений.
Конкурентные преимущества
- модульная структура
- надежная и долговечная конструкция
- регулировка скорости движения (отдельная опция)
- редукторы Псковского завода механических приводов
- компьютерное проектирование позволяет быстро внести изменения под требования конкретного заказчика, при этом не допуская ошибок в конструкции
Технические характеристики
|
Ширина ленты, мм |
300, 400, 500, 650, 800, 1000 |
|
Длина конвейера между осями барабанов (L), метров |
от 1 до 100 |
|
Диаметр барабанов, мм |
273 и более |
|
Скорость движения ленты, м/с |
0,2-2 |
|
Шаг роликоопор несущей (рабочей) ветки, мм |
250-1400 |
|
Угол наклона к горизонту, градусов, не более |
35 |
|
Тип мотор-редуктора |
цилиндрически-конический |
|
Мощность электродвигателя, кВт |
1,5-30 |
|
Напряжение питания, В |
380 |
|
Реверс |
опция |
|
Регулировка скорости |
опция |
|
Система тормоза |
опция |
