1 | ![]() |

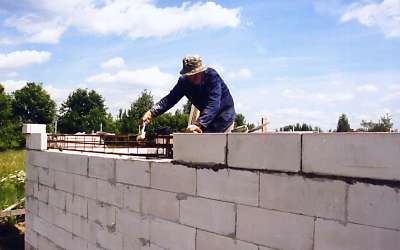

Арматурные каркасы для железобетонного пояса изготавливаются непосредственно на стене. Готовые каркасы имеют слишком большой вес, чтобы их поднимать в собранном виде. Нарезанные в размер арматурные прутья укладываются на деревянные шаблоны поверх стены. |
2 | ![]() |

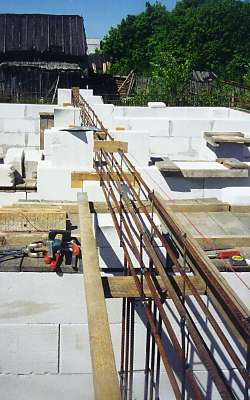

Каркасы поочередно свариваются и выравниваются по осям и по горизонтали. |
3 | <![]() |
В местах пересечений и стыков каркасы дополнительно скрепляются сваркой с помощью уголков. |
4 | ![]() |

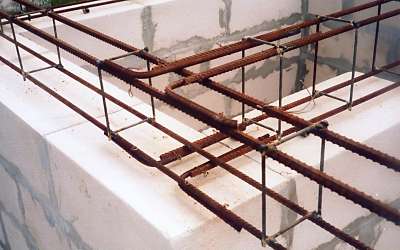

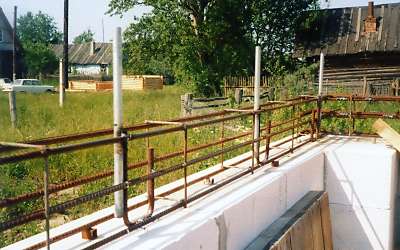

Особенно тщательно скрепляется арматура в угловых стыках стен. |
5 | ![]() |
Закладные резьбовые анкеры нарезаются из оцинкованной шпильки М20. |
6 | ![]() |

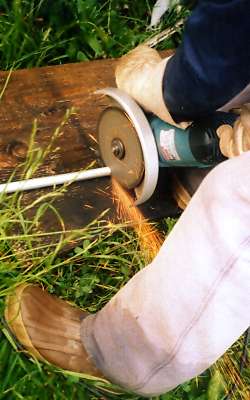

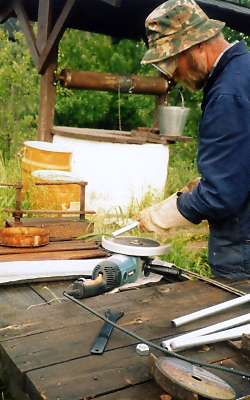

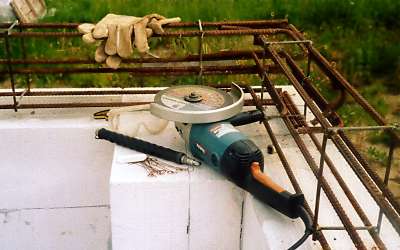

На отрезках шпилек снимается заходная фаска для беспрепятственного закручивания гаек. |
7 | ![]() |
Резьбовые анкеры закрепляются сваркой на арматурном каркасе. . |
8 | ![]() |

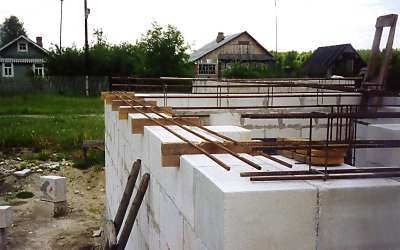

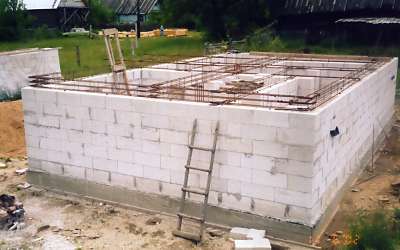

Все арматурные каркасы изготовлены, соединены между собой и тщательно выровнены. |
9 | ![]() |

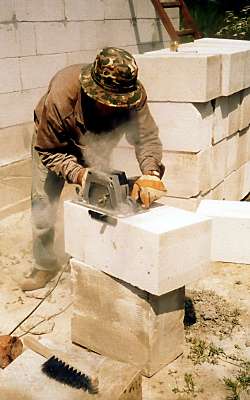

Циркулярной пилой с твердосплавным диском на газобетонном блоке делаются направляющие надрезы с обеих сторон. |
10 | ![]() |

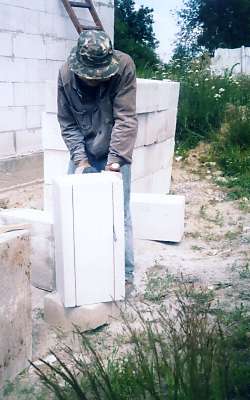

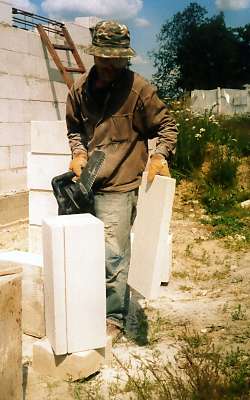

Затем используем электропилу-аллигатор, полотно которой точно идет по направляющим пропилам от циркулярки. |
11 | ![]() |
Таким образом из одного полномерного блока получаем несколько узких «дощечек». |
12 | ![]() |

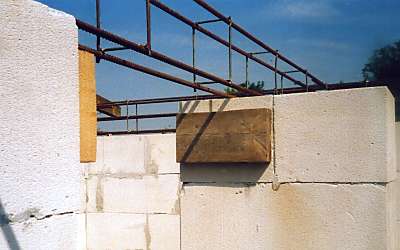

Полученными «дощечками» с обеих сторон обкладываем уложенные на стенах арматурные каркасы, получая своеобразное корыто. |
13 | ![]() |

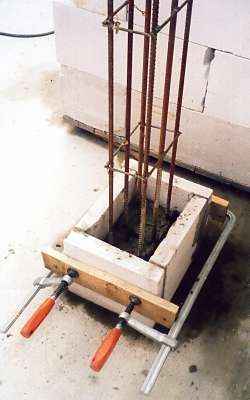

Несъемную опалубку для несущей колонны в подвале изготавливаем на месте из обрезков газобетона. Склеиваем из них коробочку, фиксируем струбцинами и заполняем бетоном. |
14 | >![]() |

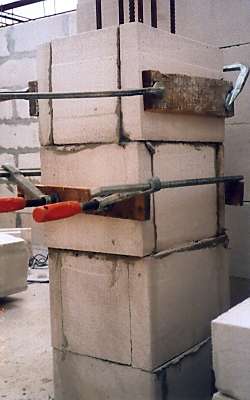

Ряд за рядом склеиваются очередные коробочки. Колонна быстро растет, заодно решается вопрос утилизации отходов газобетона. |
15 | ![]() |

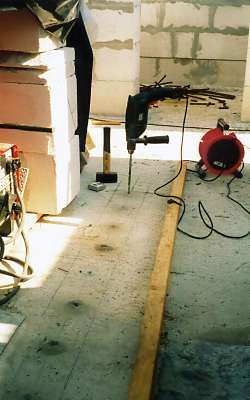

Для изготовления опорной промежуточной стенки в подвале в фундаментной плите по разметке сверлятся отверстия для закладки арматуры. |
16 | ![]() |
В подготовленные отверстия на значительную глубину забиваются вертикальные арматурные стержни, к которым подвязывается горизонтальная арматура. |
17 | ![]() |

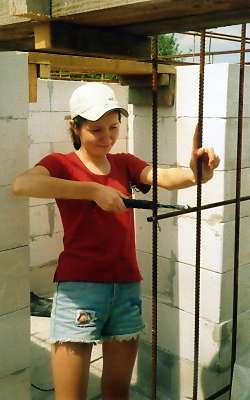

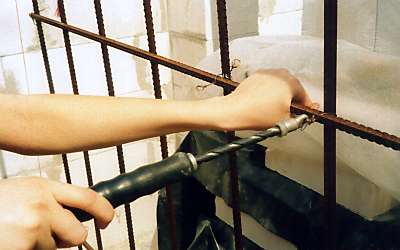

Специальным крючком с трещоткой вязать арматуру очень легко и быстро, с этим справляется даже ребенок. |
18 | ![]() |

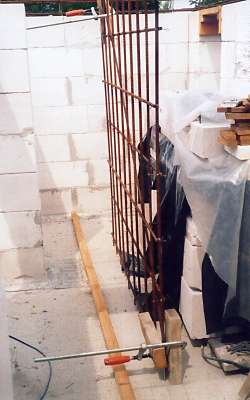

Арматурная решетка устанавливается строго по отвесу и закрепляется от смещения стяжками из проволоки и деревянными клиньями |
19 | ![]() |

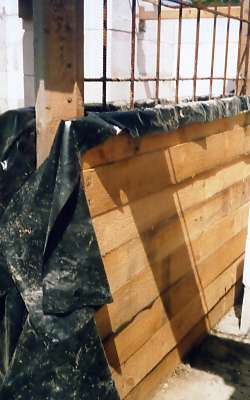

К установленным в торцах брускам, определяющим толщину стенки, попарно прибиваются доски опалубки, защищенные полиэтиленовой пленкой от соприкосновения с бетоном. Бетон укладывается между досками и трамбуется. Пленка предохраняет бетон от быстрого высыхания и обеспечивает гладкую поверхность стены. |
20 | ![]() |
В проемах к боковым сторонам гвоздями прибиваются опорные бруски для опалубки перемычек. |
21 | ![]() |
На опорных брусках устанавливаются деревянные кружала - горизонтальная опалубка из «сороковки». |

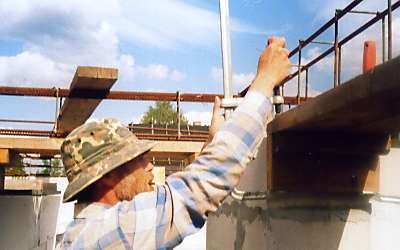

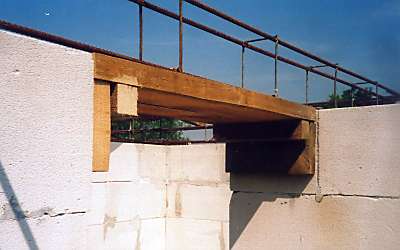

22 | ![]() |
Кружала соединяются с опорными брусками гвоздевым соединением через промежуточный брусок. Так проще впоследствии производить распалубку. |
23 | ![]() |

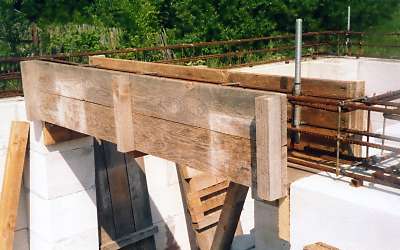

С боков крепятся щиты, предохраняющие узкие блоки обкладки от смещения во время бетонирования. Кладка из узких блоков-«дощечек» завершает сооружение опалубки перемычек. |
24 | ![]() |

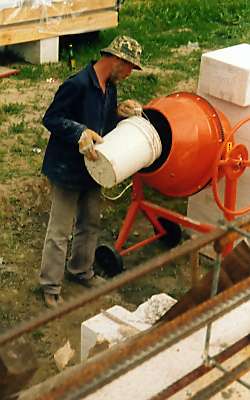

Все подготовительные работы завершены. Наступает черед укладки бетона. Готовим его самостоятельно в бетоносмесителе. |
25 | ![]() |

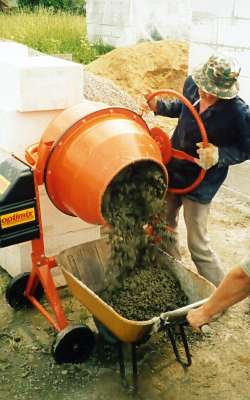

При выгрузке бетонной смеси из мешалки желательно иметь крепкого помощника - тачка может перевернуться. |
26 | ![]() |
Готовый бетон укладывается в несъемную опалубку по периметру стен. Блоки опалубки предварительно увлажняются для лучшего сцепления с бетоном. |
27 | ![]() |

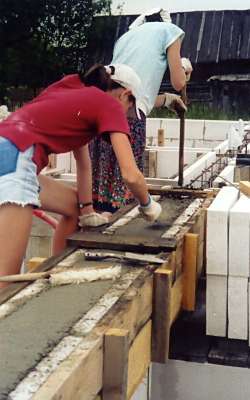

Поверхность уложенного бетона выравнивется на уровне верха блоков опалубки и тщательно заглаживается. |

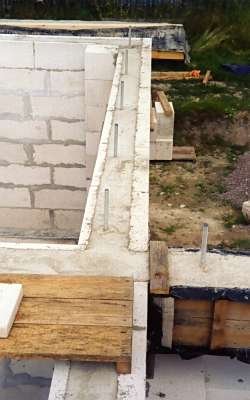

28 | ![]() |
На фото видны резьбовые анкеры, замоноличенные в железобетонный пояс. |

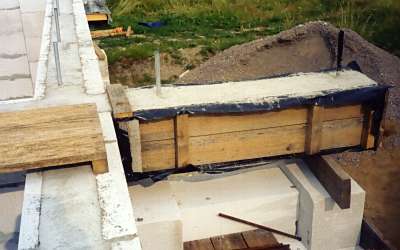

29 | ![]() |

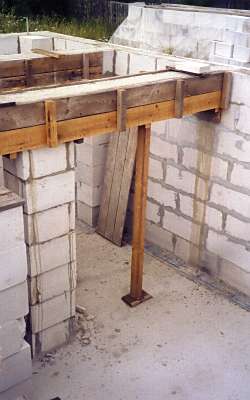

Железобетонный ригель в опалубке и промежуточный опорный столб. |
30 | ![]() |
Одна из железобетонных консолей висячего крыльца с замоноличенными резьбовыми анкерами. |
31 | ![]() |
Промежуточная стенка в подвале также полностью забетонирована. Ее верх выведен на одну отметку с верхом остальных стен. |
