С самого начала строительства дом стоял в незасыпанном котловане. Главная причина этого — отсутствие времени и средств на выполнение обратной засыпки и устройство дренажной системы. Можно было устроить временный открытый дренаж, но, так как участок до сих пор еще не огорожен, то подвергать прохожих, соседей и их скотину (коров и коз) риску сломать ноги, провалившись в канаву, мы не стали.
Перед устройством дренажа и обратной засыпки решили дополнительно усилить гидроизоляцию фундамента. Поверхности прогрунтовали раствором битума в керосине, затем нанесли шпателем слой готовой битумной мастики "Биским". В свеженанесенный слой мастики шпателем утапливается стеклотканевая армирующая сетка для штукатурно-малярных работ с размером ячейки 2х2 мм. После высыхания первого слоя мастики (через сутки) поверх него нанесли второй, полностью укрыв армирующую сетку.
| 1 |  |

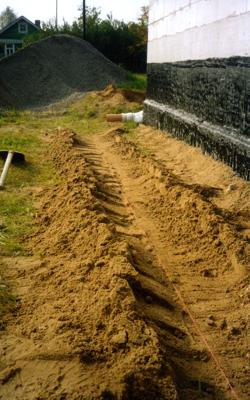

Сначала подготовили основание для будущего дренажа. С помощью лазерного нивелира тщательно промерили все перепады высот и поставили вешки с отметками. По отметкам подсыпали крупный песок для создания требуемого уклона, чтобы отводимая вода стекала в приемную канаву за пределами участка самотеком, без применения насоса. |
| 2 |  |

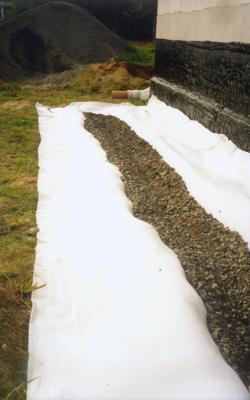

На выровненное по уклону песчаное ложе укладывается геотекстильное полотно. Поверх него насыпается и разравнивается с тем же уклоном промытый гравий. В насыпанном гравии делается канавка для размещения дренажных перфорированных труб. |
| 3 |  |

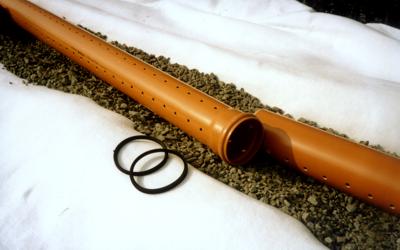

В канавку на гравии укладываются перфорированные дренажные трубы, которые были изготовлены из ПВХ-труб для наружной укладки. Отверстия в их стенках сверлятся легко. Размер отверстий в трубах должен быть меньше размеров частиц гравия, чтобы избежать засорения. |
| 4 |  |

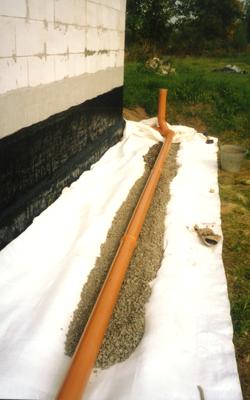

После того, как дренажные трубы соединены между собой, еще раз проверяется их общий уклон. Он должен быть около 1:100 (1 см на метр длины). Натянутым шнуром также проверяется равномерность уклона. |
| 5 |  |

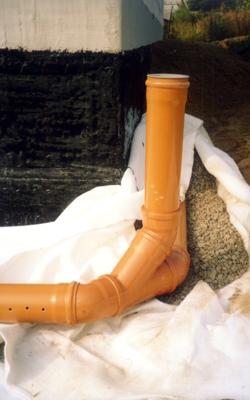

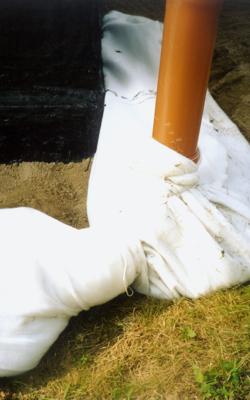

На каждом повороте для обеспечения промывки дренажной системы встраивается вертикальная труба, закрываемая плотной крышкой. Ее верх выводится на высоту будущей отмостки. |
| 6 |  |
Геотекстиль плотно обматывают вокруг трубы, не допуская зазоров, в которые может попасть грунт засыпки, и фиксируют негниющей капроновой или полипропиленовой бечевкой. |
| 7 |  |

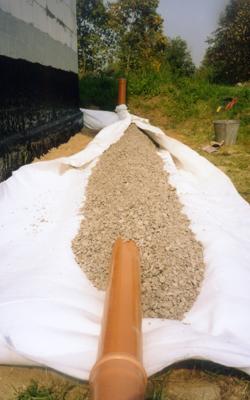

Для увеличения фильтрующей поверхности дренажной системы трубы засыпаются слоем чистого гравия около 150-200 мм. Геотекстильное полотно оборачивают вокруг гравийной засыпки с большим перехлестом, чтобы в щели не попадал грунт. |
| 8 |  |

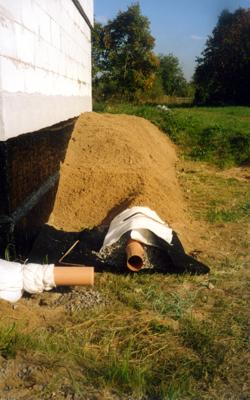

Уложенный дренаж засыпают крупным речным песком. Он является одновременно непучинистым грунтом для обратной засыпки и дополнительным дренажным фильтром с хорошей пропускной способностью. Геотекстиль на конце ветви дренажа плотно обвязывают вокруг трубы и фиксируют полипропиленовой бечевкой. |
| 9 |  |

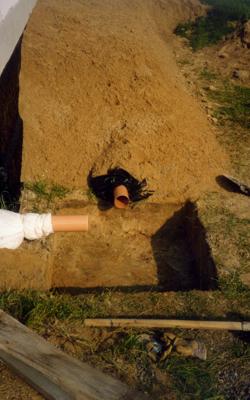

На углу дома в месте соединения двух ветвей дренажа устраивается сборный колодец. Его было решено изготовить самостоятельно из железобетона. На пересечении осей дренажных труб выбирается грунт под основание будущего колодца. |
| 10 |  |

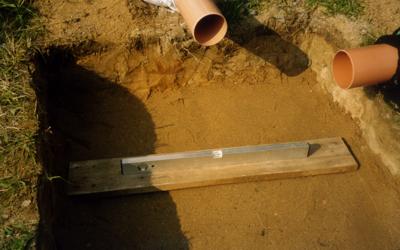

В основании устраивается противопучинная подсыпка из крупного песка, который тщательно трамбуется. Верх ее выравнивается по уровню. |
| 11 |  |

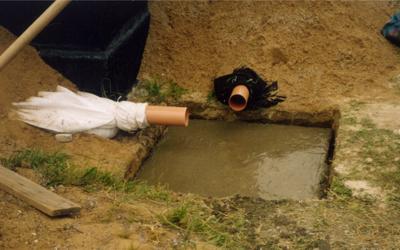

Поверх песчаной подушки укладывается простейшая квадратная опалубка из четырех досок, в которую укладывается бетон. Армирование готовой арматурной сеткой с ячейками 100х100 мм. В свежеуложенный бетон по углам втыкаются вертикально 4 арматурных прута для связывания арматуры стенок с днищем. |
| 12 |  |
После схватывания бетона в основании колодца на него устанавливают опалубку, подвязывают к арматурным выпускам нарезанные в размер арматурные сетки и бетонируют. Верх колодца выведен на высоту будущей отмостки. |
| 13 |  |

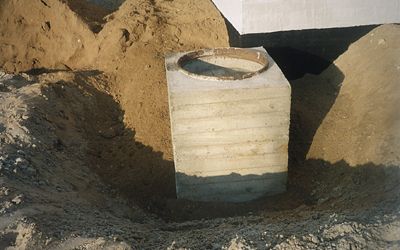

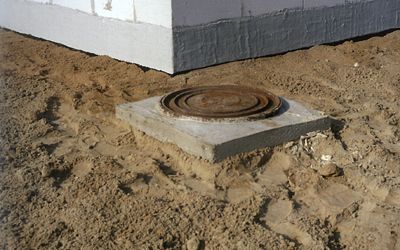

Через пару недель опалубку с колодца можно снять. Чугунный люк замоноличен в колодец при бетонировании. |
| 14 |  |
После установки крышки люка можно выполнять обратную засыпку. Как и раньше для засыпки используем крупный речной песок, обладающий хорошими фильтрующими и противопучинными свойствами. |
| 15 |  |

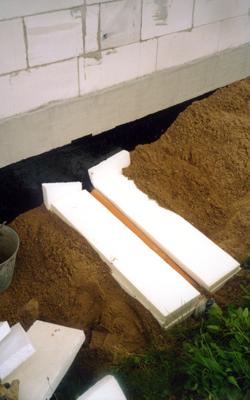

При обратной засыпке не забываем утеплить выпуск домовой канализации. Вокруг трубы укладываем пенопласт слоем 250 мм. |
| 16 |  |
Для второго, промежуточного колодца используем тот же метод строительства, что и для первого. В отрытой яме на уплотненной песчаной подушке отливается основание из армированного бетона, поверх которого затем бетонируются стенки. |
| 17 |  |

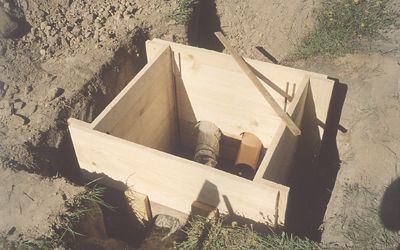

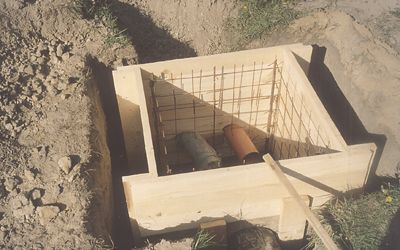

В днище колодца при бетонировании замоноличены 4 вертикальных арматурных выпуска, к которым подвязываются нарезанные из арматурной сетки прямоугольники. Далее из досок сооружается опалубка стенок. |
| 18 |  |

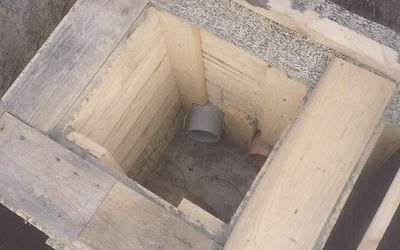

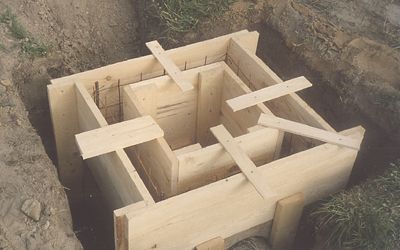

Затем сооружается внутренняя опалубка. Стенки внешней и внутренней опалубки вверху соединяются планками для предотвращения взаимного сдвига, а внизу расклиниваются. Толщина будущих бетонных стенок - 100 мм. |
| 19 |  |

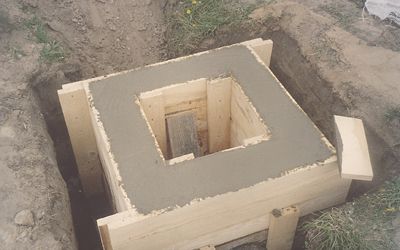

Стенки колодца забетонированы. Бетон хорошо уплотнен, верх заливки выровнен и заглажен по уровню. |
| 20 |  |

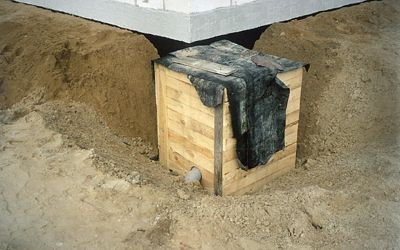

Бетон укрывается для защиты от пересыхания полосами рубероида. Уход за бетоном заключался в ежедневном поливе водой в течение первой недели. |
| 21 |  |

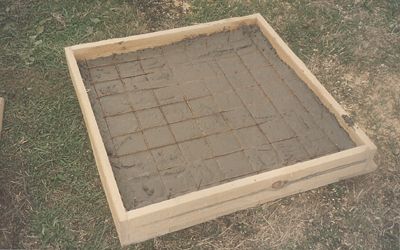

Одновременно с колодцем изготавливается и железобетонная крышка для него. В опалубку из досок, расположенную на горизонтальном основании укладывается бетон, который армируется куском арматурной сетки с ячейками 100х100 мм. |
| 22 |  |

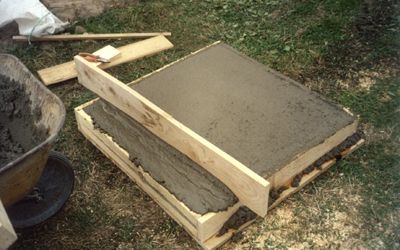

Опалубка заполнена бетоном, после чего производим его уплотнение и выравнивание. Дополнительно можно выполнить железнение поверхности. |
| 23 |  |

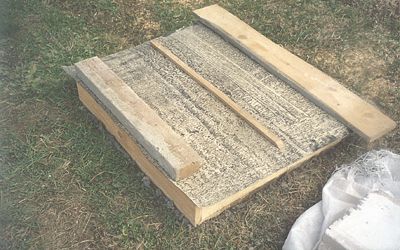

После схватывания бетон укрываем рубероидом и поливаем его ежедневно водой в течение недели. |
| 24 |  |

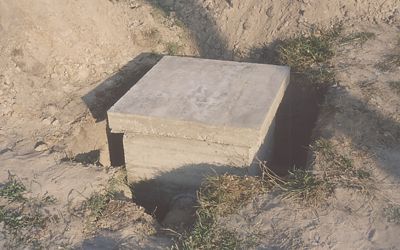

Через две недели производим распалубку колодца и накрываем его бетонной крышкой. |
