1 | ![]() |
В верхнем ряду кладки этажа снова устраивается монолитный железобетонный пояс с закладными резьбовыми шпильками. Антисептированные мауэрлаты укладываются на бетон с подкладкой из двух слоёв рубероида. |

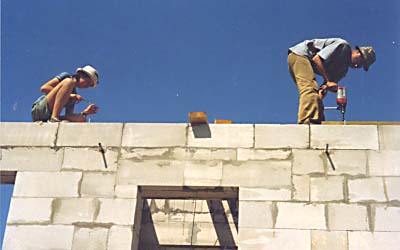

2 | ![]() |

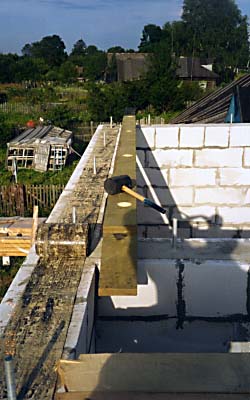

Отверстия в брусьях мауэрлатов сверлятся по месту. Брусья насаживаются на резьбовые шпильки и затягиваются гайками. |

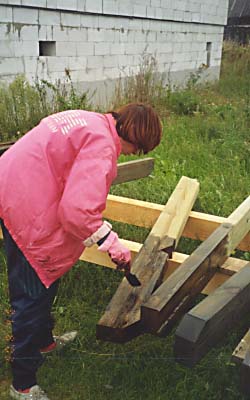

3 | ![]() |
Балки перекрытия подняты на стены. Их концы дополнительно обрабатываются антисептиком. |

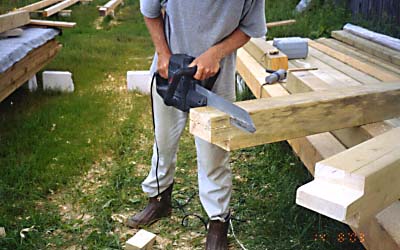

4 | ![]() |
На концах стоек каркаса выпиливаются шипы. |

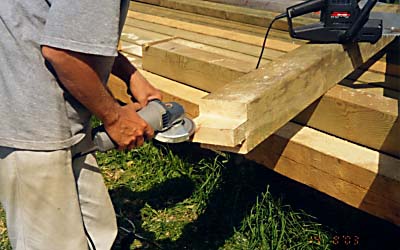

5 | ![]() |
Грубые поверхности спилов легко зачищаются и выравниваются шлифмашиной с лепестковым диском. |

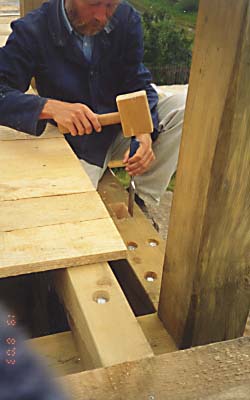

6 | ![]() |
В брусьях нижней обвязки выдалбливаются гнёзда для стоек каркаса. |

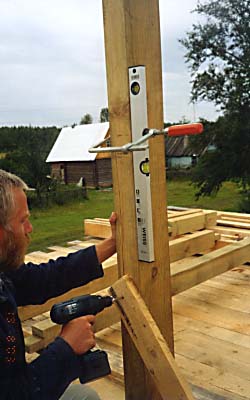

7 | ![]() |
В готовые гнёзда нижней обвязки устанавливаются стойки каркаса, фиксируемые вертикально временными подкосами. |
8 | ![]() |
На установленные стойки насаживаются брусья верхней обвязки с готовыми гнёздами. |

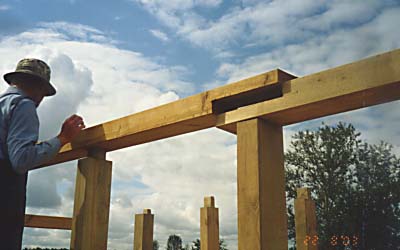

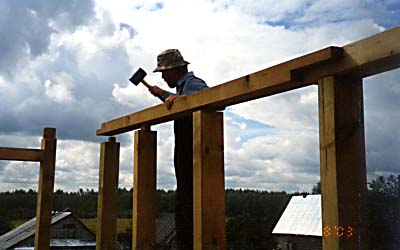

9 | ![]() |
Брусья туго насаживаются на шипы стоек с помощью тяжелого резинового молотка. |

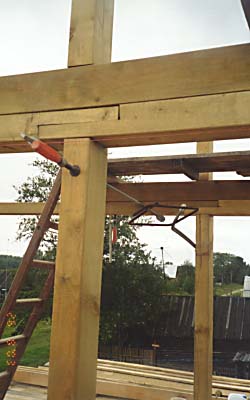

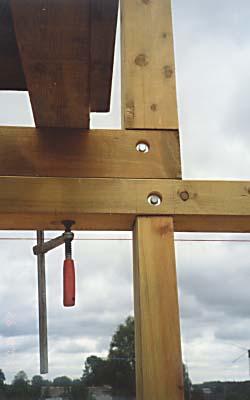

10 | ![]() |
Все временные крепления удобно собирать с помощью быстрозажимных струбцин. Ни один помощник не сможет удерживать детали так надёжно и долго. |
11 | ![]() |
С помощью больших струбцин можно выровнять каркасные стены по вертикали, стягивая или раздвигая верх противоположных стен. |

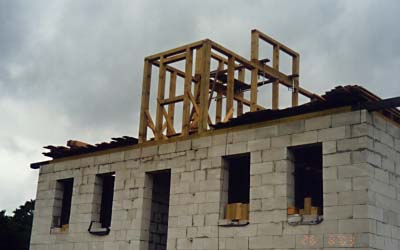

12 | ![]() |
Каркас мезонина почти готов. На балки перекрытия уложен временный ходовой настил из тонких досок. |

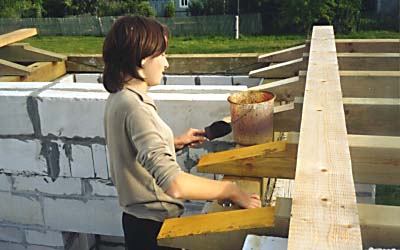

13 | ![]() |
Стропила для крыши мезонина готовы к установке. Их концы, которые останутся видимыми в будущей постройке, окрашиваются "Пинотексом". |
14 | ![]() |
Стропила мезонина установлены. |

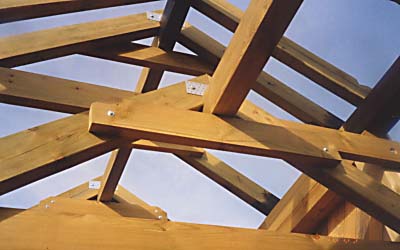

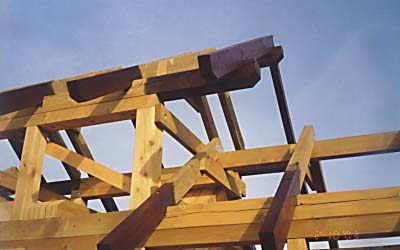

15 | ![]() |
Коньковые брусья подтягиваются к внутренним вершинам установленных стропильных ног с вырезанными площадками и крепятся к ним "глухарями". Для уменьшения распора от свободно стоящих стропильных пар устанавливаются затяжки-ригели. |

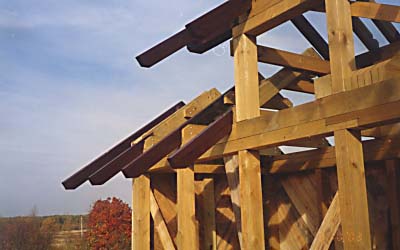

16 | ![]() |
Концы прогонов тоже обработаны "Пинотексом" до установки. |

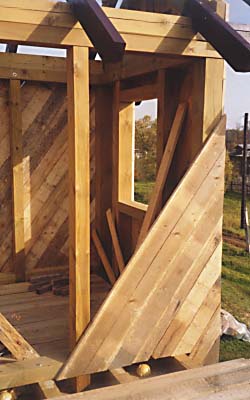

17 | ![]() |
Косая обшивка каркаса досками позволяет отказаться от установки брусовых подкосов и значительно экономит время и средства. Каркас с косой обшивкой превращается в своего рода ферму, очень прочную и жёсткую. |

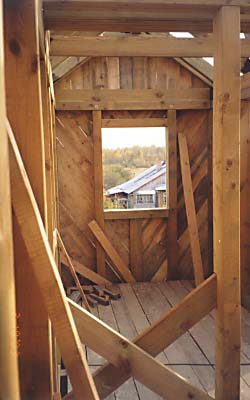

18 | ![]() |
Внутри будущей перегородки устроены дощатые подкосы, обеспечивающие поперечную устойчивость параллельных стен. |
